Cara Membuat Script Autocad Menggunakan Ms. Excell Perintah Polyline

SCRIPT_AUTOCAD_MENGGUNAKAN_EXCELL_009

CARA MEMBUAT SCRIPT AUTOCAD
MENGGUNAKAN MS. EXCELL BAGIAN 2
(Membuat Perintah Polyline)




MEMBUAT SCRIPT AUTOCAD
Seperti yang sudah sya jelaskan pada artikel sebelumnya tetntang membuat perintah “Line”.Kali ini kita akan membuat perintah “Polyline”.
Contoh :

No titik
X
Y
P1
30
44
P2
70
50
P3
93
43
P4
105
32
P5
106
21
P6
117
15
P7
144
14
P8
179
29

Data diatas terdapat (No Titik, Koordinat X dan Koordinat Y) agar bisa dibaca di program autocad koordinat x dan y harus digabungkan dulu. Caranya buka Ms. Excel salin data diatas lalu gabungkan koordinat x dan y dengan simbol Ampersand (&), bisa juga dengan menggunakan fungsi CONCAT.
Maka hasilnya seperti ini :
No titik
X
Y
Koordinat
P1
30
44
30,44
P2
70
50
70,50
P3
93
43
93,43
P4
105
32
105,32
P5
106
21
106,21
P6
117
15
117,15
P7
144
14
144,14
P8
179
29
179,29

(Berhubung contoh diatas hanya menggunakan 8 titik saja maka tidak perlu menggunakan fungsi pengabungan di Ms. Excel. Tapi kalau data titik lebih dari 100 alangkah baiknya menggunakan bantuan Ms. Excell untuk memudahkan dalam menggabungkan koordinat x dan y)

Langkah selanjutnya block dan copy koordinat dari nomor titik P1 sampai P8 lalu paste ke “notepad”. Paling atas diberi tulisan “Pline” yang merupakan salah satu perintah dari program autocad.
SCRIPT_AUTOCAD_MENGGUNAKAN_EXCELL_010
Script Autocad Menggunakan Ms. Excell Perintah Polyline

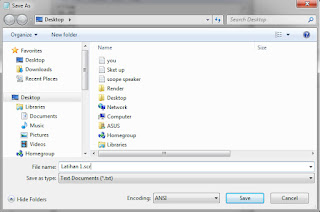

Simpan file notepad dengan mengakhiri tanda (.scr) agar perintah dapat di baca oleh program autocad. Kali ini sya memberi nama file (Latihan1.scr)
SCRIPT_AUTOCAD_MENGGUNAKAN_EXCELL_011
Script Autocad 01

Buka dan jalankan program autocad.
Klik TOOLS dan pilih Run Script…
SCRIPT_AUTOCAD_MENGGUNAKAN_EXCELL_012
Script Autocad 02

Pilih lokasi dan nama file yang kita simpan, lalu klik Open
SCRIPT_AUTOCAD_MENGGUNAKAN_EXCELL_013
Script Autocad 03

Secara otomatis garis sudah terbentuk menghubungkan 8 (delapan) titik dari data kita tadi.
SCRIPT_AUTOCAD_MENGGUNAKAN_EXCELL_014
Script Autocad 04

Sekian ulasan mengenai script Polyline autocad dari saya semoga bermanfaat. Ikuti terus artikel dari saya. Kalau belum jelas dengan penjelasan diatas bisa langsung melihat Video Tutorialnya, dibawah ini. Terimakasih……!!!!! Salam Penarik Garis........!!!!!
