Spesifikasi Dan Pengendalian Campuran Beraspal Asbuton

Spesifikasi Dan Pengendalian Campuran Beraspal Asbuton
Kode	: -
Bahasa	: Indonesia
Halaman	: 39 Halaman
Format	: Pdf
Sumber	: Direktorat Bina Teknik Jalan dan Jembatan
Sifat	: GRATIS
Download

CUPLIKAN ISI EBOOK

OUTLINE PRESENTASI

1. Asbuton dan depositnya

2. Produk-produk asbuton

3. Spesifikasi dan kelas jalan untuk masing-masing jenis dan teknologi asbton

4. Hot mix aspal dengan asbuton butir b 5/20

5. Hot mix aspal dengan asbuton butir b 50/30

6.  Hot mix asbuton pracampur

7. Hot mix asbuton murni

8. Review spesifikasi umum 2018 revisi 2

9.  Penentuan formula campuran kerja (jmf)

1. Asbuton dan depositnya

a.. Aspal alam dari Pulau Buton terdiri dari mineral (70-80%) dan bitumen (20-30%)

b. Asbuton Kabungka kadar bitumen sekitar 20% dengan nilai penetrasi sekitar 5 dmm.

c. Asbuton Lawele kadar bitumen sekitar 30% dengan nilai penetrasisekitar 180 dmm karena mengandung minyak ringan sekitar 5%.

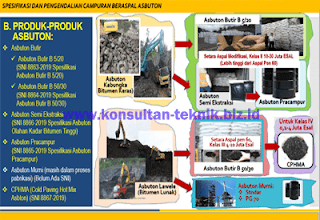

2. Produk-produk asbuton

a. Asbuton Butir

- Asbuton Butir B 5/20 (SNI 8863-2019 Spesifikasi Asbuton Butir B 5/20)

- Asbuton Butir B 50/30 (SNI 8864-2019 Spesifikasi Asbuton Butir B 50/30)

b. Asbuton Semi Ekstraksi (SNI 8866-2019 Spesifikasi Asbuton Olahan Kadar Bitumen Tinggi)

c. Asbuton Pracampur (SNI 8865-2019 Spesifikasi Asbuton Pracampur)

d. Asbuton Murni (masih dalam proses pabrikasi) (Belum Ada SNI)

e. CPHMA (Cold Paving Hot Mix Asbton) (SNI 8867-2019)

Skema Produksi Asbuton Butir B 5/20

1. Penambangan Asbuton Kabungka dengan Breaker dan Eksafator

2. Pengangkutan Raw Material Asbuton dari Tambang ke Pabrik dengan Dump Truck atau Kapal Tongkang

3. Penimbunan dan Homogenisasi / Pengadukan dengan Loader/Eksafator di Pabrik

4. Penghalusan dengan Crusher atau SlicerSecara Kering dan Pengeringan dalam Drum Pengering

5. Penyaringan dengan Ukurang Saringan 1,18 mm, Air , 4%.

6. Pengemasan dalam Karung dengan berat 25-50 kg atau 1 ton

Hot Mix Asbuton Pracampur

a. Asbuton Pracampur Aspal Pen 60 yang di pabrik sudah dimodifikasi dengan penambahan Asbuton

b. Hot Mix Asbuton Pracampur termasuk campuran Aspal Modifikasi dengan stabilitas dinamis minimum 2.500 linbtasan/mm sehingga dapat diaplikasikan di kelas II (10-30 Juta ESAL)

c. Penggunaannya persis sama dengan penggunaan Aspal Minyak kecuali ketel aspal di AMP harus dilengkapi mixer karena dimungkinkan ada filler maksimum 10%.

d. Temperatur pencampuran dan pemadatan lebih tinggi dari aspal pen 60

IMPLEMENTASI HOT MIX ASBUTON PRACAMPUR

▪ Aspal Pen 60 yang sudah ditambah asbuton.

▪ Kandungan filler maksimum 10%.

▪ Campuran aspal beton yang dihasilkan memiliki ketahanan deformasi yang tinggi

▪ Proporsi asbuton maksimum 3% terhadap campuran perkerasan (10% substitusi aspal pen 60)

▪ Di AMP harus disimpan dalam ketel aspal yang berpengaduk untuk mencegah terjadinya pengendapan filler.

HOT MIX ASBUTON MURNI

a. Asbuton Murni (Full Ekstraksi): 1) Standar (setara aspal pen 60, PG 58), 2) PG 70.

b. Hot Mix Asbuton Murni standar untuk jalan kelas III (4-10 Juta ESAL).

c. Hot Mix Asbuton Murni PG 70 untuk jalan kelas II atau kelas I (?)  (>10 Juta ESAL).

d. Penggunaannya persis sama dengan penggunaan Aspal Minyak kecuali temperature pelaksanaan harus disesuaikan.
