Cara Membuat Long Section Jalan/ Potongan Memanjang Jalan di Autocad Dengan Script Autocad

Cara Membuat Long Section / Potongan Memanjang Jalan di Autocad -

(Excel to Autocad)



Membuat Long Section Jalan/ Potongan Memanjang Jalan

Halo sobat arsitek dan teknik sipil, bagaimana kabar kalian hari ini? Saya doakan semoga kalian sehat, panjang umur dan berkah lancar... Amin Allahumma Amin

Pada kesempatan kali ini saya akan membagikan file Script Autocad Long Section Jalan/ Potongan Memanjang Jalan Format Excel kepada kalian secara gratis tanpa dipungut biaya apapun.

Script Autocad ini sangat cocok untuk anda yang ingin belajar membuat long section jalan dengan cepat di aplikasi AutoCAD, terlebih lagi untuk pelajar, siswa dan siswi yang masih sangat pemula termasuk mahasiswa dan mahasiswi.

Pengertian Long Section/ Potongan Jalan Jalan

Long Section adalah Penampang atau profil arah memanjang yang mengikuti alur jalan, dimana dalam penampang tersebut sudah menampilkan elevasi vertikal dan horizontal permukaan jalan (kontur). Pada long section jalan ini sudah kelihatan dengan jelas untuk jalan tikungan maupun jalan lurus.

Serta tipe tikungan juga sudah kelihatan dari tipe Full Circle (FC), Spiral-Circle-Spiral (SCS), Maupun Spiral-Spiral (SS). Dalam penampang memanjang terdapat nilai stasioner. Stasioner adalah panjang jalan yang didesain dalam satuan panjang (bisa berupa meter, inchi ataupun yang lainnya) dengan iterval tertentu (misalnya interval 25 meter, 50 meter atau 100 meter). Dan stasioner biasanya dimulai dari angka 0+000 sampai akhir panjang jalan yang didesain.

Fungsi atau Kegunaan Long Section/ Potongan Jalan Jalan

Banyak yang bertanya untuk apa sih long section itu??? Untuk lebih jelasnya silahkan disimak uraian dibawah ini yaaa...

Fungsi atau Kegunaan Long Section sangat bervariasi antara lain :

1 2 3 4 5 6

Sebagai informasi untuk melihat situasi dan alur jalan yang sudah diukur menggunakan alat ukur seperti Theodolit, Waterpass, Total Stasion dll. Untuk mengetahui kontur jalan yang sudah diukur. Mengetahui grid (kemiringan vertikal jalan) biasanya dalam satuan persen (%). Mengetahui elevasi existing dan elevasi rencana jalan dalam satuan panjang. Mengetahui tipe tikungan jalan seperti Full Circle (FC), Spiral-Circle-Spiral (SCS), Maupun Spiral-Spiral (SS). Mengetahui panjang jari-jari tikungan, kecepatan maksimum kendaraan dalam km/jam, dan jarak pandang kendaraan.

Cara Menggunakan Script Autocad

1. Mengolah data ukur

Hal yang paling dasar untuk membuat long section adalah mengolah data ukur hasil dari pengukuran. Tanpa data ukur akan kesulitan dalam membuat long section.

Data Ukur Long Section Jalan

2. Membuat koordinat X,Y dan Z

Koordinat X,Y dan Z merupakan komposisi titik dan elevasi. Titik koordinat ada di (X,Y) dan nilai elevasi ada di Z.

Long Section Jalan Potongan Memanjang Jalan 1

3. Langkah selanjutnya adalah membuat script autocad

Bagi yang belum tau tentang script autocad bisa dilihat pada contoh gambar dibawah ini. Block semua huruf yang berwarna merah dan biru sampai tulisan “Zoom All”. Setelah itu klik copy atau salin atau Ctrl+C.

Long Section Jalan Potongan Melintang Jalan 2

4. Membuat file Script Long Section

Buka aplikasi Notepad di laptop atau PC anda, setelah itu paste atau tempel atau Ctrl+V tulisan yang sudah diblock tadi. Setelah itu simpan notepad dengan diakiri format “.scr”. Sebagai contoh saya buat nama “long.scr” dan setelah itu simpan di lokasi yang anda inginkan.

Long Section Jalan Potongan Memanjang Jalan 3

5. Menggunakan Script di Autocad

Buka aplikasi Autocad, pilih menu bar “Tools” lalu pilih “Run Script..”. setelah itu pilih file yang sudah disimpan menggunakan format “.scr”. Selanjutnya klik “Open”.

Long Section Jalan Potongan Memanjang Jalan 7

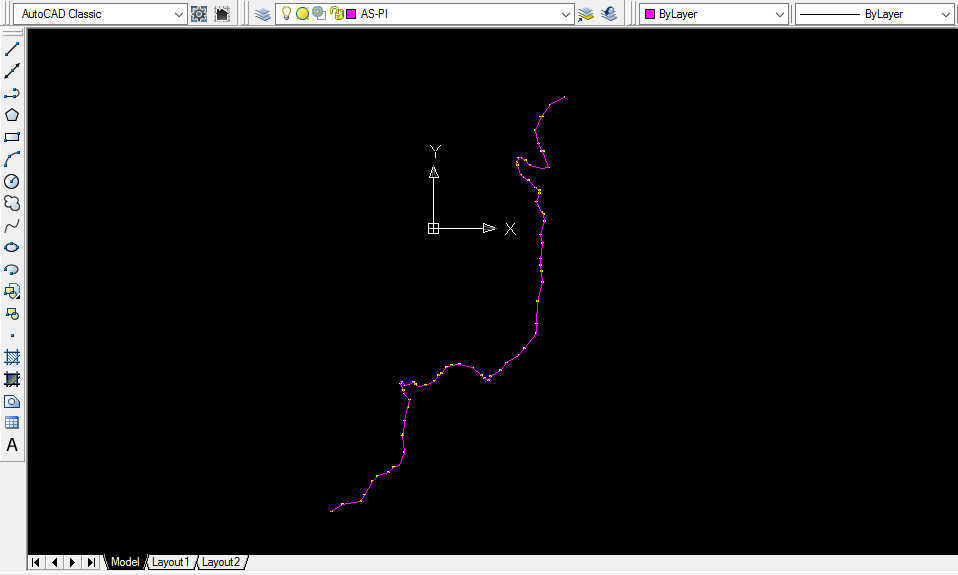

6. Secara otomatis titik centerline dari data ukur akan muncul dengan sendirinya beserta nama layer seperti gambar dibawah ini.

gambar long section jalan

7. Membuat data grid (kemiringan jalan)

Langkah selajutnya membuat data grid seperti gambar dibawah ini

Data Grid Long Section Jalan Potongan Memanjang Jalan 4

8. Membuat script grid (kemiringan jalan)

Seperti langkah sebelumnya, Block semua huruf yang berwarna warni sampai tulisan “Zoom E”. Setelah itu klik copy atau salin atau Ctrl+C.

Long Section Jalan Potongan Memanjang Jalan 5

9. Membuat file Script grid

Buka aplikasi Notepad di laptop atau PC anda, setelah itu paste atau tempel atau Ctrl+V tulisan yang sudah diblock tadi. Setelah itu simpan notepad dengan diakiri format “.scr”. Sebagai contoh saya buat nama “grid.scr” dan setelah itu simpan di lokasi yang anda inginkan.

Long Section Jalan Potongan Memanjang Jalan 8

10. Menggunakan Script di Autocad

Buka aplikasi Autocad, pilih menu bar “Tools” lalu pilih “Run Script..”. setelah itu pilih file yang sudah disimpan menggunakan format “.scr”. Selanjutnya klik “Open”.

11. Secara otomatis titik grid (kemiringan jalan) dari data ukur akan muncul dengan sendirinya beserta nama layer seperti gambar dibawah ini.

 long section jalan/ potongan memanjang jalan

Mudah sekali bukan,,, sangat menghemat watu dalam bekerja.

Apabila masih bingung silahkan tonton video tutorial dibawah ini

Download Script Autocad Long Section

File yang saya bagikan ini merupakan file berupa format excel, sehingga dapat memudahkan dalam memahami, mengoperasikan dan belajar membuat long section menggunakan script autocad.

Baiklah sobat, untuk mendownload filenya, silahkan sobat tekan tulisan download yang berada dibawah ini secara Gratis alias cuma – Cuma loh...

DOWNLOAD

LIHAT VIDEO

Password rar : www.konsultan-teknik.biz.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai membuat Script Autocad Long Section/ Potongan Memanjang Jalan Format Excel, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, terimakasih semoga bermanfaat!
